AB-453D打印耗材挤出生产线_产品展示

产品概述

3D 打印作为前沿增材制造技术，市场应用持续扩张。伴随全球 3D 打印机需求量稳步上涨，配套 3D 打印耗材拥有广阔市场前景，它主要运用于3D打印机。主要生产ABS,PLA,PETG,TPU等3D打印条，直径1.75-3.0mm直径公差可控制在±0.03mm,速度30-80米/分排线整齐。

样品展示

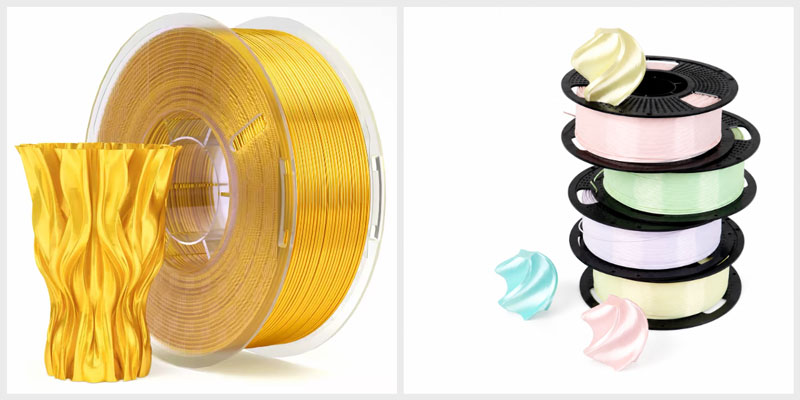

AB-453D打印耗材挤出生产线样品

产品参数

技术参数：

螺杆直径	Ø45mm
长径比L/D	28:1
螺杆转速	0-100rpm(变频自动速度）
挤出产量	25-30kg/h
生产线速	30-180m/min(排线整齐）
中心高度	1.1米（上下左右可调）
生产线尺寸	长15m宽2.5m高2.5m
三相电压	380v,3PH,50Hz
总功率	50KW，实际平均耗电20度/小时

车间要求：

1.车间尺寸长宽高：25m*5m*3.5m（建议面积300平方以上，地面需平整）
2.温度≤50℃，湿度≤95%
3.电源：三相五线制（即三条火线，一条零线，一条地线），380V，50Hz
4.厂房须配备2立方冷却水池、空压机、齿轮油、5芯电缆线

产品详情:

1	50KG烘干燥机：1台（配300G吸料机1台）	容量：50KG 加热功率：6KW 分机功率：0.75KW 重量90KG 特有热风管弯型设计，可避免粉屑堆积于电热底部，引起燃烧。料桶及内部零件均为不锈钢制。料桶与底部分离，清料方便，换料迅速。采用比例式偏差指示温控器，可精确控制温度。双重过热保护装置，可减少人为或机械故障所产生的意外。

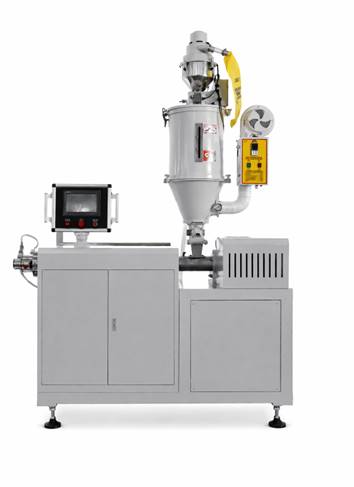

2	AB-45单色3D耗材挤出主机：一套 1.螺杆直径：Ø45mm 2.长径比L/D:28:1 3.螺杆类型：PLA，PEDG,ABS，TPU通用型 4.螺杆/料筒材料选用38CrMoAlA优质氮化钢，并经氮化处理，氮化硬度：螺杆≥740HV；机筒≥940HV。氮化深度：螺杆0.4-0.6mm，机筒：0.6-0.7mm；脆性均为2级。 5.箱体材质为合金铸钢，上下箱体接触面经过精密研磨，齿轮材质为40Cr，并经过正火，调质，淬火热处理，最终经过齿面磨削处理，齿面粗糙度为Ra0.8，具备减震，具有耐磨，噪声低的特点。 6.减速箱：减速箱(国茂） 7.电机功率：11kW智马永磁同步电机 8.控制方式：汇川变频控制 9.温控区：2kW*6区 10.散热区：120W3区 11.加热圈：不锈钢加热圈 12.继电器：阳明 13.断路器：正泰 14.接触器：正泰 15.PLC电控箱：1套

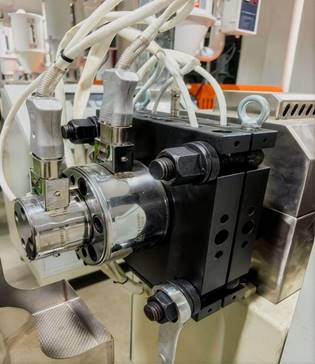

3	精密挤出模具：一套 1.模具材质：S136，镜面处理 2.流道短，无死角，生产的耗材成型时表面光亮，无黑点等缺陷，外形尺寸精确 3.配2.5*3.5口模：各一套
4	304不锈钢热水槽：一套 1.长度：4M 2.热水槽长度：2M 3.温水槽长度：2M 4.水槽材质：不锈钢 04，厚度：1.5mm 5.水槽底架：1台 6.材质：40*40方管焊接 7.循环水箱：2套 8.热水泵功率：120WX2台（新界）） 9.加热装置：1套 10.加热功率：12kW 11.带刹车滑轮：4个 12.不锈钢进出水管 13.水槽表面拉丝 14.配有陶瓷过线瓷眼
5	304不锈钢冷却水槽：一套 1. 长度：4M 2.水槽材质：不锈钢304，厚度：1.5mm 3.水槽底架：1台（烤漆处理） 4.材质：40*40方管焊接 5.冷水循环系统：一套 6.水泵功率：120wX1台(新界）
6	测径仪：一套 1.品牌：镭斯特 2.实时在线监控系统 3.测量精度：0.001mm
7	四轮包胶牵引机+热风机：一套 1.胶轮数量：4个 2.牵引轮材料：进口PU包胶轮 3.丝杆上下升降 4.传动方式：同步带传动 5.牵引功率：1.5kW汇川伺服电机 6.控制方式：伺服控制 7.牵引速度：0-300m/分 8.1.1kW高压鼓风机吹水器
8	八米卧式张力储线架含计米器：一套 1.储线架长度：8m 2.高度：1.97m 3.储线轮：ABS储线轮轮13+14pcs 4.储线长度：150m 5.400KW减速电机 6.2.5kg双轴磁粉 7.高精度计米器
9	单工位伺服收卷机：一套收卷盘顶头：2套排位步进电机：1套（雷赛）排位控制方式：步进控制主轴伺服电机1.5kw：1套（汇川）主轴控制方式：伺服控制（汇川）气动换盘功能，可做无盘收卷设定长度自动报警停机排线稳定，稳定性好可兼容1-5KG的线盘
